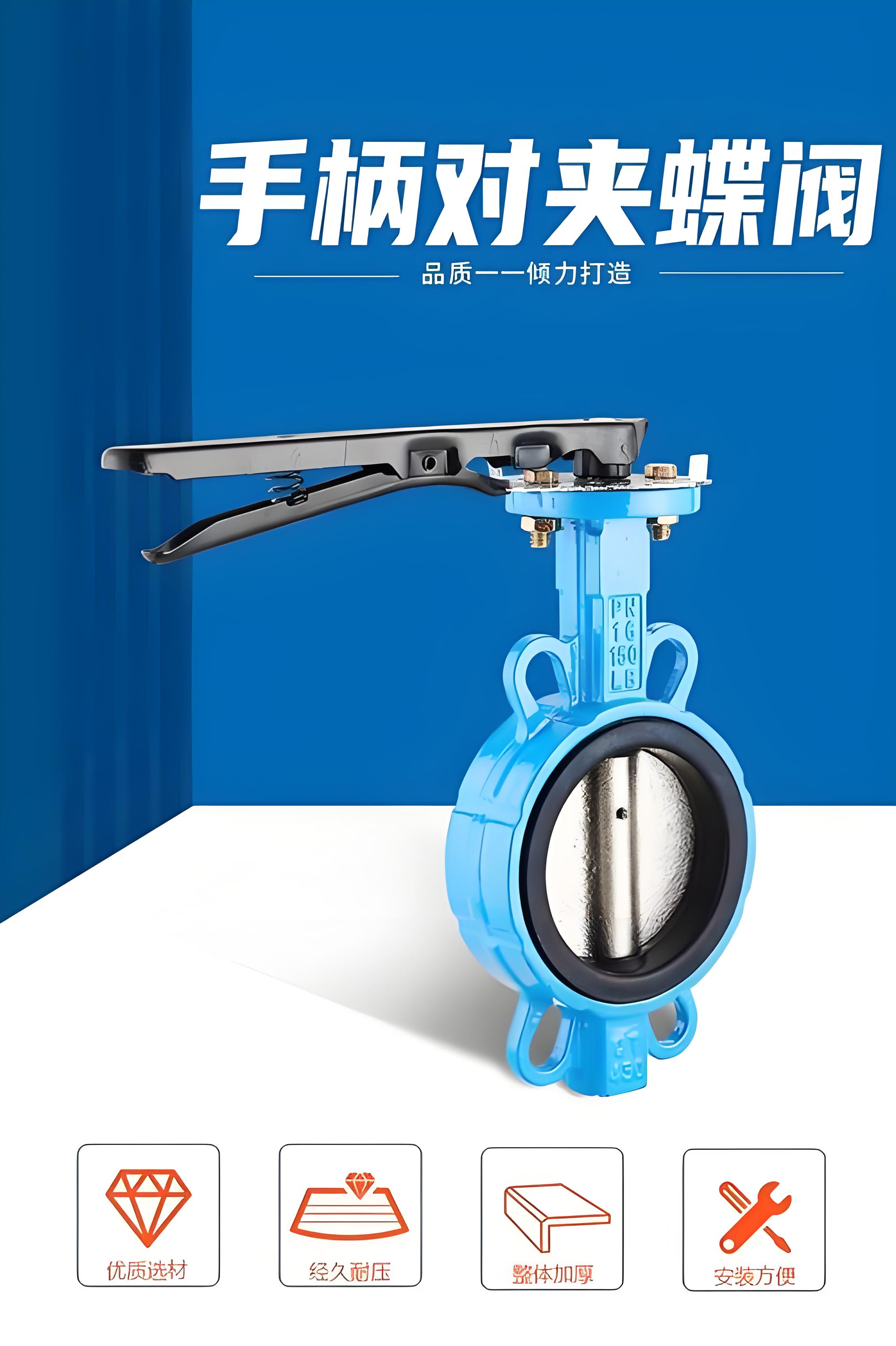

1. 產品概述

D71J-10HC 是一款高性能對夾式襯膠蝶閥，專為嚴苛工況設計。該閥門結合了傳統襯膠蝶閥的優異密封性與雙相不銹鋼（2507）蝶板的高強度耐腐蝕特性。其型號含義如下：

• ‌D‌：蝶閥
• ‌7‌：對夾式連接
• ‌1‌：中線結構
• ‌J‌：襯膠密封（閥座及蝶板包覆橡膠）
• ‌10‌：公稱壓力 PN10 (1.0 MPa)
• ‌HC‌：通常指代特殊材質或高耐腐蝕配置（此處特指蝶板采用超級雙相鋼 2507）
• ‌DN150‌：公稱通徑 150mm
• ‌驅動方式‌：手動

該產品廣泛應用于化工、石油、電力、冶金、造紙及水處理等行業，特別適用于含有弱腐蝕性介質、顆粒物漿液或對密封要求較高的流體管道中，作為調節流量和截斷介質的控制設備。

2. 主要技術參數

3. 核心材質與結構特點

3.1 關鍵部件材質

• ‌蝶板 (Disc)‌：‌2507 超級雙相不銹鋼‌。
  • 優勢：2507雙相鋼具有極高的屈服強度和抗點蝕、抗縫隙腐蝕能力，尤其耐氯化物應力腐蝕開裂。相比普通不銹鋼（如304/316），其在含氯離子介質（如海水、鹽水）及酸性環境中壽命更長，強度更高，不易變形。
• ‌閥座 (Seat)‌：‌襯膠 (Rubber Lined)‌。
  • 材質：通常選用丁腈橡膠 (NBR) 或三元乙丙橡膠 (EPDM)。
  • 優勢：橡膠襯里包裹蝶板及閥體接觸面，實現“軟密封”，確保雙向零泄漏。橡膠具有良好的彈性，能吸收振動，且耐磨損。
• ‌閥體 (Body)‌：通常為灰鑄鐵 (HT200/HT250) 或球墨鑄鐵 (QT450)，內腔可能根據需求進行襯膠處理以增強防腐性。
• ‌閥桿 (Stem)‌：不銹鋼 (如 2Cr13, 304, 316)，經過拋光處理，減少摩擦阻力。

3.2 結構亮點

• ‌無銷釘連接結構‌：蝶板與閥桿采用無銷釘設計，消除了傳統銷釘連接處的內泄漏風險，提高了閥門的整體密封可靠性。
• ‌球面密封造型‌：蝶板外圓采用球面造型，與橡膠閥座形成線接觸或面接觸，啟閉過程中摩擦小，實現了“開啟即分離，關閉即密封”，顯著延長使用壽命。據測試，帶壓啟閉可達5萬次以上仍保持良好密封。
• ‌對夾式緊湊設計‌：結構長度短，體積小，重量輕，便于在狹窄空間安裝。只需通過螺栓將閥門夾在兩管道法蘭之間即可，無需額外法蘭盤，節省成本與空間。
• ‌雙向密封‌：不受介質流向限制，安裝方便。
• ‌操作輕便‌：90°回轉即可實現全開或全關，操作扭矩小，手動操作省力靈巧。

4. 工作原理

D71J-10HC 蝶閥的啟閉件為圓盤形蝶板。當手動旋轉手柄（或蝸輪）時，閥桿帶動蝶板繞自身軸線旋轉 0°～90°。

• ‌全開狀態‌：蝶板旋轉至 90°，此時蝶板厚度方向與管道軸線平行，介質可順暢通過，流阻極小。
• ‌全關狀態‌：蝶板旋轉至 0°，此時蝶板平面與管道軸線垂直，蝶板上的橡膠密封面與閥座緊密貼合，切斷介質流動。
• ‌調節功能‌：在 0°～90° 之間任意角度停留，可對流體的流量進行調節，其流量特性趨于直線，調節性能良好。

5. 應用領域

鑒于其 2507 蝶板的耐強腐蝕性和襯膠的耐磨密封性，該閥門特別適用于以下場景：

• ‌海水淡化及海洋工程‌：耐氯離子腐蝕。
• ‌化工行業‌：輸送酸、堿、鹽等腐蝕性介質。
• ‌電力脫硫脫硝 (FGD)‌：雖然典型脫硫閥多為更大口徑，但 DN150 規格可用于輔助管道，耐受石灰石漿液磨損。
• ‌污水處理‌：耐污水中的雜質磨損及化學腐蝕。
• ‌造紙與制藥‌：對清潔度和密封性有較高要求的流體控制。

6. 安裝與維護注意事項

• ‌安裝方向‌：建議水平安裝，閥桿垂直向上或傾斜一定角度，避免閥桿向下導致介質沉積影響密封。
• ‌管道對中‌：安裝前需確保管道法蘭同心，嚴禁強行拉扯管道來對齊閥門螺栓孔，以免閥體變形導致泄漏。
• ‌清潔管道‌：安裝前應清除管道內的焊渣、石塊等雜物，防止損壞橡膠密封面。
• ‌定期維護‌：
  • 定期檢查閥桿填料處是否有泄漏，必要時緊固或更換填料。
  • 長期未操作的閥門，使用前應進行幾次全開全關動作，以確保靈活性。
  • 若發現密封性能下降，可聯系廠家更換橡膠閥座或檢查蝶板表面橡膠層是否破損。

7. 總結

D71J-10HC DN150 手動襯膠蝶閥是一款集高性價比與高性能于一體的工業閥門。其核心優勢在于采用了 ‌2507 超級雙相鋼蝶板‌，解決了普通碳鋼或低等級不銹鋼在腐蝕性介質中易生銹、易穿孔的痛點，同時保留了襯膠蝶閥密封可靠、成本低廉、維護簡便的優點。對于需要在 PN10 壓力下處理腐蝕性或磨損性介質的 DN150 管道系統，這是一個理想的選擇。
