1. 產品概述

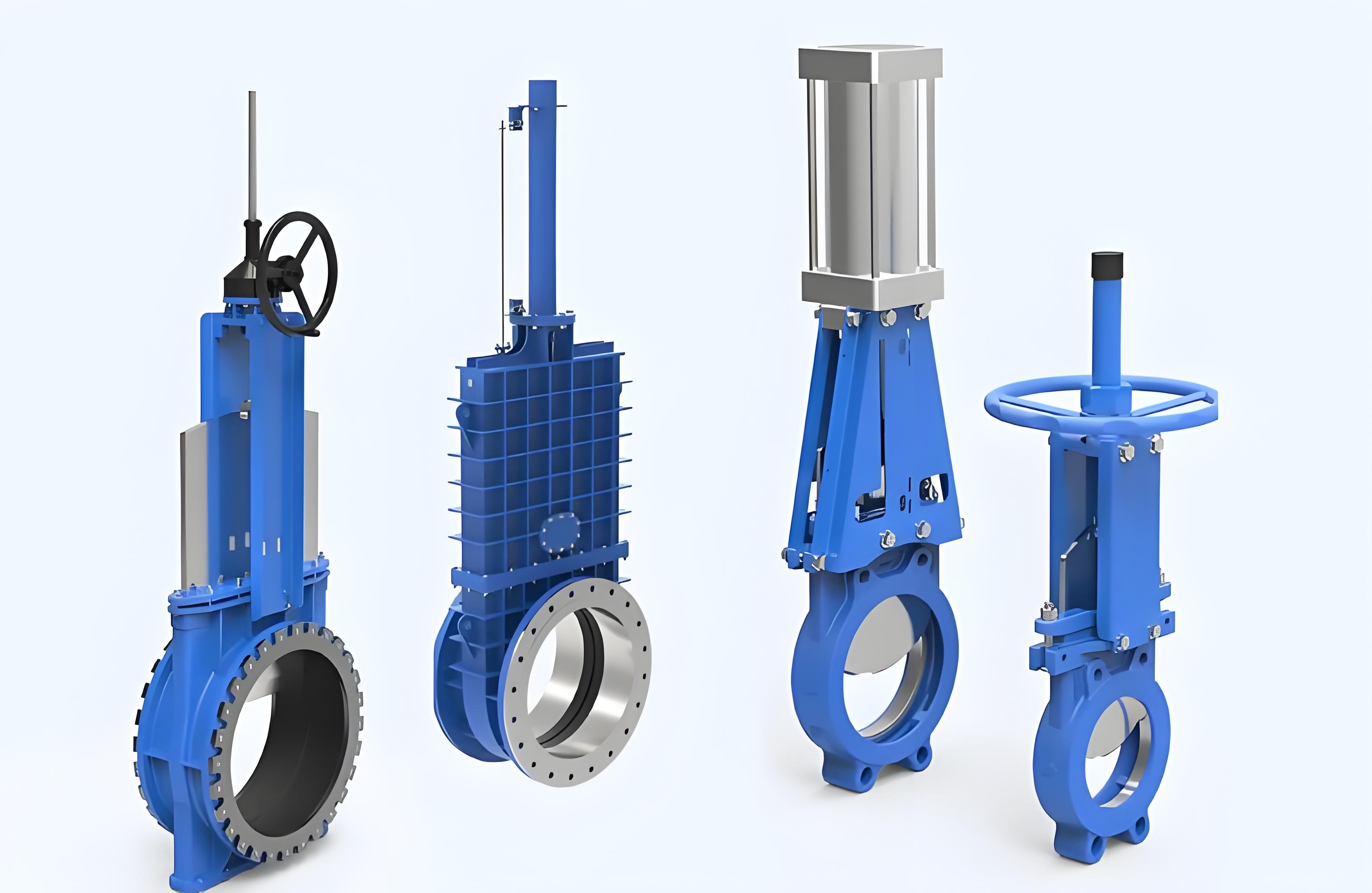

上海湖泉閥門集團有限公司PZ73W-10P DN100 是一款手動對夾式不銹鋼刀型閘閥，專為處理含有懸浮顆粒、纖維、粉塵或高粘度介質的管道系統設計。該閥門采用超薄型結構設計，具有結構緊湊、重量輕、流阻小、密封可靠及操作輕便等特點。其核心部件閘板呈刀刃狀，在啟閉過程中能有效切斷介質中的纖維和雜物，并刮除密封面上的粘著物，實現自清潔功能，特別適用于造紙、污水處理、礦山選礦及食品工業等苛刻工況。

2. 主要技術參數

• ‌產品型號‌：PZ73W-10P
• ‌公稱通徑‌：DN100
• ‌公稱壓力‌：PN10 (1.0 MPa)
• ‌連接方式‌：對夾式（Wafer Type）
• ‌驅動方式‌：手動（手輪操作）
• ‌適用溫度‌：≤100℃（常規PTFE密封）；部分特殊材質可達更高溫度
• ‌適用介質‌：紙漿、污水、煤漿、灰渣水混合物、泥漿、含纖維流體等
• ‌泄漏等級‌：軟密封可達零泄漏（A級），硬密封符合D級標準

3. 結構特點與優勢

• ‌超短結構長度‌：采用對夾式設計，閥體長度極短（DN100通常約為50-80mm），大幅節省安裝空間，減輕管路系統重量，有效支撐管道強度并減少振動。
• ‌全通徑流道設計‌：閥體內腔無縮徑，流阻系數極低（≤0.3），介質流通順暢，不易堵塞，壓力損失較傳統閘閥降低40%以上。
• ‌自清潔密封機制‌：閘板底端加工成鋒利刀刃，配合聚四氟乙烯（PTFE）或增強柔性石墨閥座。在關閉過程中，閘板能自動刮除密封面上的結垢、焦油及顆粒雜質，防止因雜質堆積導致的密封失效。
• ‌優質耐腐蝕材質‌：閥體、閘板、閥桿均采用奧氏體不銹鋼（如304/CF8），具有優異的耐腐蝕性能，有效防止因介質腐蝕引起的密封泄漏，延長使用壽命。
• ‌雙向密封能力‌：部分配置支持雙向密封，依靠介質壓力將閘板壓向閥座實現自密封，或通過外力強制密封，確保在低壓或真空工況下也能保持良好密封性。
• ‌易于維護與擴展‌：填料函采用柔性PTFE或石墨盤根，密封可靠且更換方便。閥體預留ISO 5211標準接口，可根據需求無損加裝電動、氣動或液動執行器，實現自動化控制。

4. 應用領域

• ‌造紙工業‌：用于各種濃度的紙漿、料水混合物的輸送與控制。
• ‌污水處理‌：適用于市政及工業污水處理廠的原水、污泥、沉淀池排泥等含懸浮物介質。
• ‌礦山與電力‌：用于選煤廠的煤漿、電廠脫硫系統的石灰石漿液、除灰系統的灰渣漿等。
• ‌食品與化工‌：用于制糖業的糖漿、果汁，以及化工行業的晶體料液、洗滌劑等高粘度或含顆粒介質。
• ‌鋼鐵工業‌：用于沖渣溝系統、濾碴漿等高溫含雜介質。

5. 選型與使用注意事項

• ‌安裝方向‌：建議水平安裝，也可傾斜安裝，但需確保閥桿垂直向上或便于操作的位置。
• ‌流速控制‌：漿液管道推薦流速≤2.5m/s，過高的流速會加速閘板和閥座的磨損。
• ‌防凍措施‌：在寒冷環境停用期間，應排空閥腔內積液，防止結冰脹裂閥體或損壞密封面。
• ‌操作力矩‌：DN100規格在額定壓力下啟閉力矩適中，若介質粘稠度極高或壓差較大，建議配備延伸桿或改用電動/氣動驅動以降低操作難度。
