產品展示Products show

電動蝶閥閥門首頁 > 產品展示 > 蝶閥 > 電動蝶閥 >

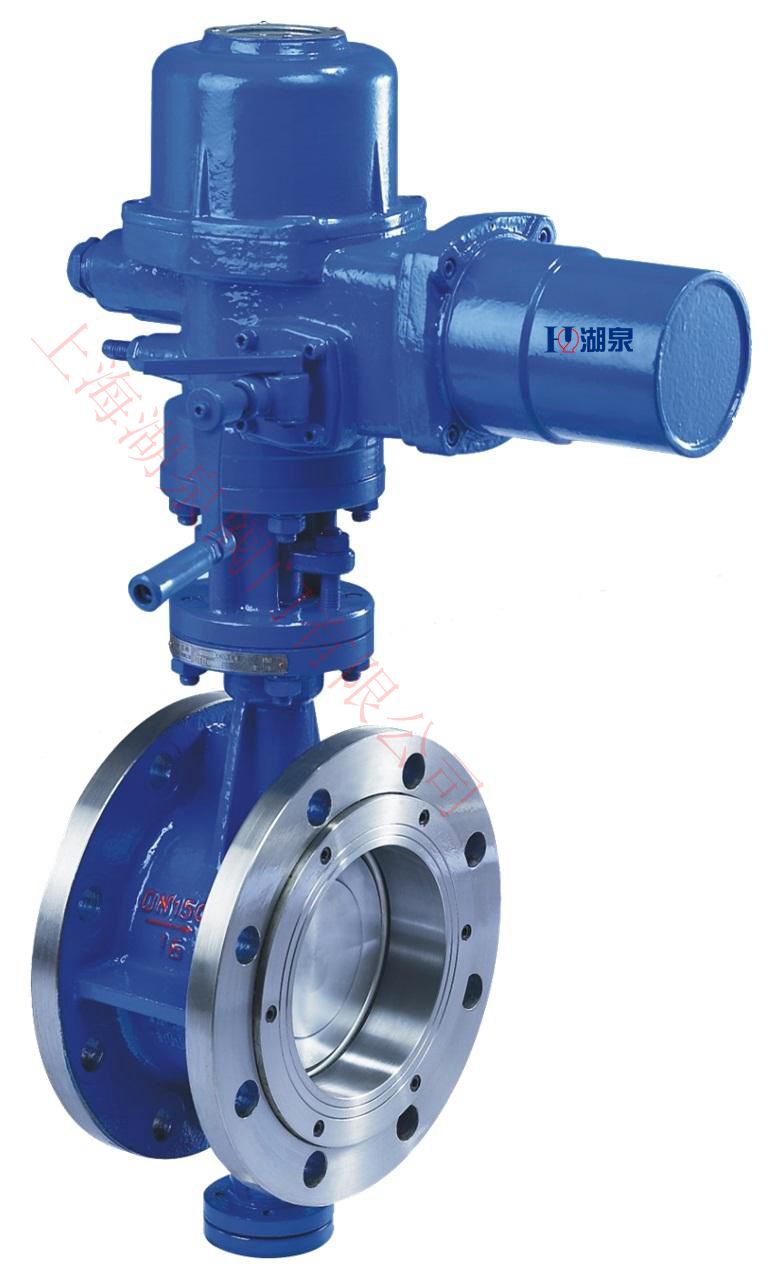

產品名稱：電動蝶閥法蘭硬密封[ 2020-04-29 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電動蝶閥法蘭硬密封產品詳情

我公司生產的電動蝶閥法蘭硬密封結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，具有操作方便、性能可靠、系長壽命、節能型，還具有抗老化、搞輻照、經久耐用、壽命長、耐高溫高壓應用范圍廣等特點。蝶閥被廣泛用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業。

二、電動蝶閥法蘭硬密封產品特點

1、具有補償性、零泄漏、體積小、重量輕、操作輕巧、便于安裝。　　
2、可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。　
3、可適用于各種介質，并可進行襯里防腐。
4、靈活方便，省力節能。
5、其密封性能可靠，達到無泄漏。
6、耐高壓、耐腐蝕、耐磨損、使用壽命長。

三、電動蝶閥法蘭硬密封執行標準

設計規范：GB/T 12238
結構長度：GB/T 12221
連接法蘭：JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗：JB/T 9092,GB/T13927
壓力-溫度：GB/T 9131
產品標識：GB/T 12220

四、電動蝶閥法蘭硬密封主要零部件材料

零件名稱	材料
閥體	WCB、合金鋼、不銹鋼、QT4500
蝶板	WCB、合金鋼、不銹鋼、QT4500
閥軸	2Cr13不銹鋼、合金鋼
密封圈	不銹鋼圈
填料	柔性石墨

五、電動蝶閥法蘭硬密封產品選型注意事項

1、提供使用參數（公稱通徑、.公稱壓力、溫度、閥體、閥芯材料）。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司經營部訂購。
3、如果使用在非常重要的場合，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。

六、電動蝶閥法蘭硬密封主要外形尺寸

公稱壓力 PN0.6
DN(mm)	L	D	D1	D2	B	F	Z-d	M	H	H1	H2
50	108	140	110	90	16	3	4-14	M12	50	200	75
80	114	190	150	128	18	3	4-18	M16	50	226	98
100	127	210	170	148	18	3	4-18	M16	50	250	130
125	140	240	200	178	18	3	8-18	M16	50	295	165
150	140	265	225	202	20	3	8-18	M16	55	315	175
200	152	320	280	258	22	3	8-18	M16	60	380	220
250	165	375	335	312	24	3	12-18	M16	65	405	250
300	178	440	395	365	24	4	12-22	M20	65	480	300
350	190	490	445	415	24	4	12-22	M20	70	545	330
400	216	540	495	465	24	4	16-22	M20	70	550	360
450	222	595	550	520	24	4	16-22	M20	95	620	380
500	229	645	600	570	26	4	20-22	M20	100	680	410
600	267	755	705	670	30	5	20-26	M24	105	750	460
700	292	860	810	775	26	5	24-26	M24	105	820	530
800	318	975	920	880	26	5	24-30	M27	110	910	610
900	330	1075	1020	980	26	5	24-30	M27	120	930	640
1000	410	1175	1120	1080	26	5	28-30	M27	120	980	720
1200	470	1405	1340	1295	28	5	32-33	M30	140	1220	820
1400	530	1630	1560	1510	32	5	36-36	M33	160	1310	930
1600	600	1830	1760	1710	34	5	40-36	M33	180	1460	980
1800	670	2045	1970	1920	36	5	44-39	M36	180	1560	1090
2000	760	2265	2180	2125	38	5	48-42	M39	190	1670	1190
