1. 產品概述

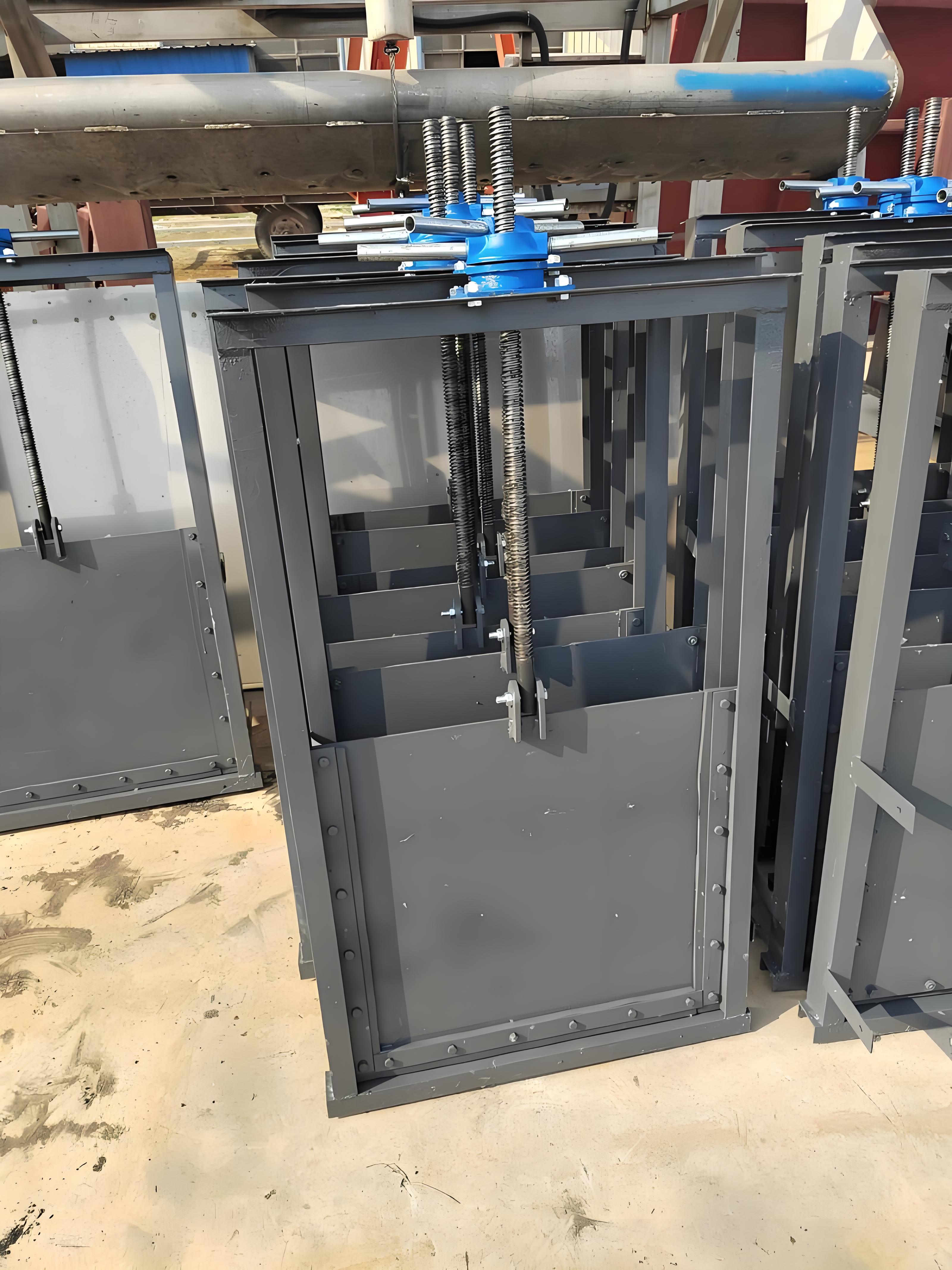

上海湖泉閥門集團有限公司300×300電動方形鑄鐵閘板閥是一種專為控制流體或固體物料流量而設計的工業閥門。該設備采用高強度鑄鐵作為主要結構材料，配合電動螺桿啟閉機驅動，具有結構緊湊、密封性能好、操作自動化程度高等特點。它廣泛應用于水利水務、建材、冶金、礦山、電力、化工及糧食加工等行業，適用于庫頂、庫底及管道進出口的流量調節與切斷控制。

2. 主要結構與材質

• ‌閥體與閘板‌：主體采用優質灰口鑄鐵或球墨鑄鐵整體鑄造而成，具備極高的機械強度和剛性。閘板表面經過精密加工，確保與閥座貼合緊密。
• ‌密封組件‌：密封面通常鑲嵌銅合金或采用橡膠止水條，經精密配研后達到良好的止水或防漏效果。部分型號采用楔塊裝置輔助楔緊，進一步提升密封可靠性。
• ‌傳動機構‌：核心傳動部件包括絲桿、螺母及導向?qū)к墶＝z桿采用45#鋼等高強度材料，耐磨性強；導軌對稱布置，確保閘板在升降過程中運行平穩、無卡阻。
• ‌驅動裝置‌：配備專用電動啟閉機，通過電機帶動齒輪或蝸輪蝸桿旋轉，驅動絲桿螺母使閘板沿垂直或水平方向往復運動，實現遠程自動控制。

3. 工作原理

電動機啟動后，動力通過減速機構傳遞至傳動螺桿。螺桿的旋轉運動轉化為螺母的直線運動，進而帶動閘板在框架導軌內做升降或水平滑動。

• ‌開啟過程‌：閘板提升，介質通道打開，流體或物料通過。
• ‌關閉過程‌：閘板下降至底部，與閥座緊密貼合，切斷介質流動。
  該設計使得介質流向不受限制，可雙向流動，且啟閉力矩小，操作省力。

4. 性能特點

• ‌自動化控制‌：支持電動遠程操作，可接入控制系統實現自動化管理，減少人工干預，提高作業效率。
• ‌密封可靠‌：鑄鐵本體結合金屬或橡膠密封件，能有效防止泄漏，特別適用于需要嚴格截斷的工況。
• ‌耐腐蝕與耐磨‌：鑄鐵材質具有良好的耐腐蝕性，適合污水處理、海水及一般化學介質環境；結構堅固，能承受一定的顆粒物料磨損。
• ‌安裝靈活‌：結構設計緊湊，占用空間小，安裝不受角度限制，便于在狹窄空間或復雜管路中部署。
• ‌運行平穩‌：螺桿傳動精度高，閘板運動平穩，無振動和噪音，使用壽命長。

5. 技術參數參考

• ‌規格尺寸‌：300mm × 300mm（方形通徑）
• ‌公稱壓力‌：通常為0.05MPa - 0.1MPa（具體視水壓或工況而定）
• ‌適用介質‌：
  • ‌水利類‌：清水、污水、雨水等。
  • ‌工業類‌：干燥粉體、晶體料、小于φ10mm的顆粒料、無粘度固體物料等。
• ‌工作溫度‌：常規型適用于常溫，特殊材質可達300℃-350℃。
• ‌電源電壓‌：標準配置為380V/50Hz三相電，也可定制220V或其他電壓等級。
• ‌防護等級‌：電機及控制箱通常具備IP55及以上防護等級，適應戶外或潮濕環境。

6. 應用領域

• ‌水利水電‌：用于渠道、涵管進水口的水位調節、流量控制及防洪排澇。
• ‌市政工程‌：污水處理廠、自來水廠的沉淀池、濾池進出水控制。
• ‌工業生產‌：
  • ‌建材/礦山‌：水泥、粉煤灰、礦石粉料的輸送與卸料控制。
  • ‌糧食加工‌：糧倉底部的谷物流量調節。
  • ‌化工/電力‌：化工原料粉末、煤粉等介質的管道切斷與調節。

7. 安裝與維護建議

• ‌安裝前檢查‌：確認閥體無裂紋，密封面平整無損傷，絲桿轉動靈活。
• ‌對中安裝‌：確保閘門中心與管道或渠道中心對齊，法蘭連接處墊片放置均勻，螺栓緊固力度一致。
• ‌定期潤滑‌：定期對絲桿、螺母及軸承部位加注潤滑脂，減少磨損，保證啟閉順暢。
• ‌防腐保養‌：定期檢查外露金屬部分的防腐涂層，如有脫落應及時補漆，特別是在腐蝕性環境中。
• ‌電氣維護‌：定期檢查電動執行機構的接線、限位開關及過載保護裝置，確保電氣安全。
