一、 產品概述

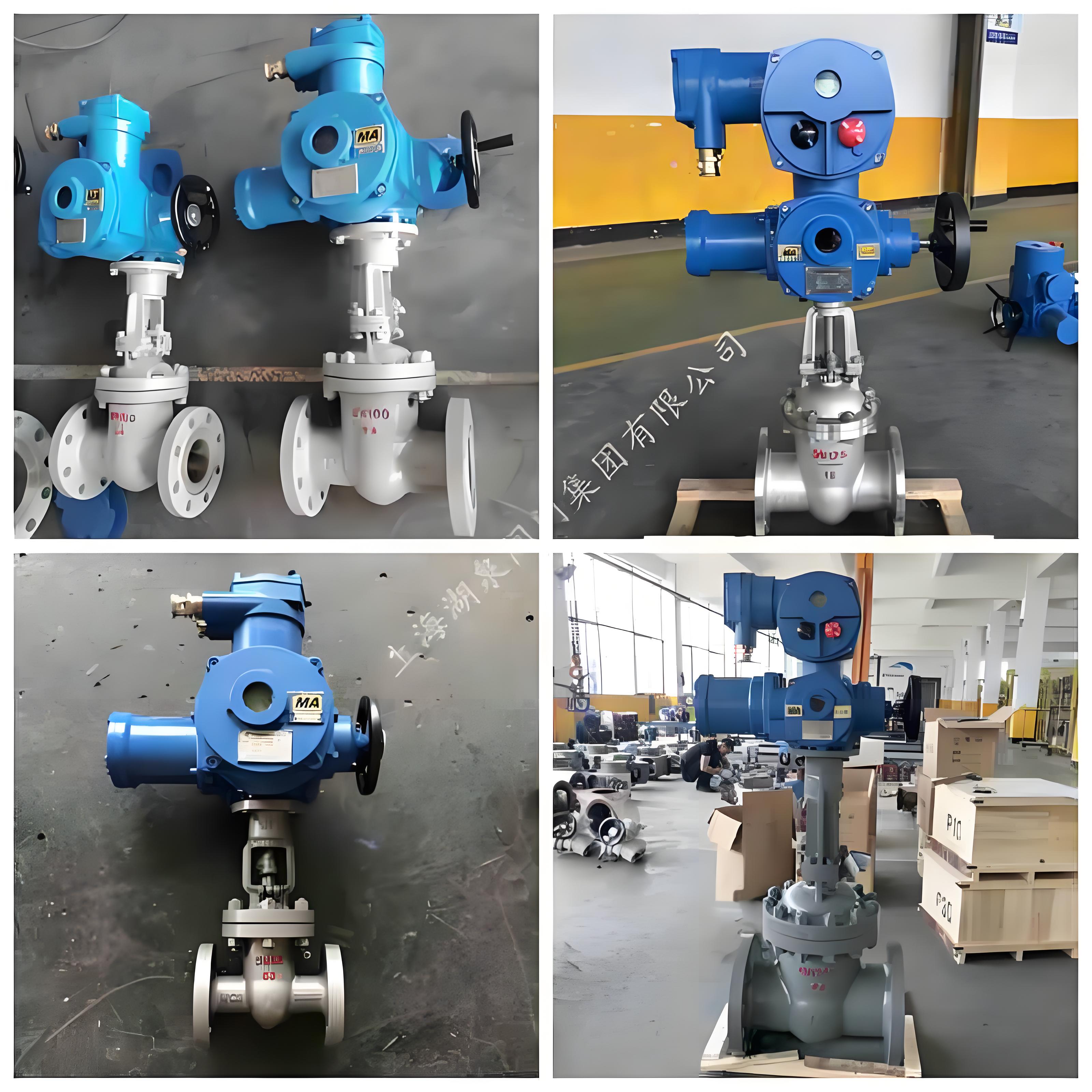

‌MZ941H-16C DN200 礦用隔爆型電動閘閥‌是一款專為煤礦井下及易燃易爆環境設計的高安全性流體控制設備。該閥門嚴格執行國家防爆標準，具備‌煤安證（MA認證）‌和‌防爆合格證‌，是煤礦井下水泵房自動化控制、排水系統及管路切斷的關鍵執行元件。

產品型號解析：

• ‌M‌：礦用（Mine）
• ‌Z‌：閘閥（Gate Valve）
• ‌9‌：電動驅動（Electric Drive）
• ‌4‌：法蘭連接（Flange Connection）
• ‌1‌：明桿楔式剛性單閘板（Structure Type）
• ‌H‌：合金鋼密封面（Hard Seal）
• ‌16‌：公稱壓力 1.6 MPa (PN16)
• ‌C‌：閥體材質為碳鋼（Carbon Steel）
• ‌DN200‌：公稱通徑 200 mm

二、 核心優勢與合規性

• ‌雙重認證，安全合規‌：
  • 持有有效的‌煤安證（MA）‌，符合煤礦安全規程，允許進入煤礦井下使用。
  • 取得‌防爆合格證‌，防爆等級達到 ‌dI‌（適用于煤礦非采掘工作面）或 ‌dIIBT4‌（適用于工廠爆炸性氣體環境），確保在瓦斯、煤塵等易燃易爆環境中絕對安全。
• ‌高等級防護‌：
  • 電動裝置防護等級高達 ‌IP68‌，具備極強的防水、防塵能力，適應煤礦井下潮濕、多塵的惡劣工況。
• ‌智能控制與自動化集成‌：
  • 可與 ‌KXBC系列礦用隔爆型電動裝置控制箱‌配套使用。
  • 支持遠程通訊，能夠無縫接入煤礦井下的 ‌DCS系統‌ 或泵房自動化控制系統，實現遠程監控、自動啟停及狀態反饋。
• ‌耐用性與低維護‌：
  • 結構設計合理，調試運行后數年內無需頻繁維護保養，大幅降低運維成本。
  • 雙向密封設計，無安裝方向限制，安裝便捷。

三、 主要技術參數

四、 結構特點詳解

• ‌高性能密封副‌：
  閘板和閥座密封面采用不同硬度的‌司太立（Stellite）鈷基硬質合金‌進行堆焊處理。這種材料具有極高的硬度、耐磨性、耐高溫性和抗擦傷性能，確保在頻繁啟閉和含雜質介質中長期保持零泄漏。

• ‌強化閥桿設計‌：
  閥桿經過調質處理及表面氮化處理，顯著提升了抗腐蝕性、抗擦傷性和耐磨性，防止因銹蝕導致的卡死現象，保證操作靈活可靠。

• ‌楔式彈性閘板結構‌：
  采用楔式彈性閘板，配合中大口徑設置的推力軸承，有效減小摩擦阻力，使啟閉力矩更小，操作更加輕松自如。即使在水壓波動情況下，也能保持良好的密封貼合度。

• ‌智能電氣模塊‌：

  • ‌多功能模塊 MK1‌：集成相位識別器、接觸器互鎖保護器和直流電源，提供完善的電氣保護。
  • ‌遠程控制模塊 MK2‌：支持固態繼電器控制，可通過撥碼開關設定參數。
  • ‌信號接口‌：調節型可接收/輸出 ‌4～20mA‌ 標準模擬信號，實現精確流量調節；開關型支持開度表顯示及現場/遠控切換按鈕。

• ‌手動/電動切換‌：
  配備手輪機構，在斷電或緊急情況下，可切換至手動模式進行操作，確保生產安全不受電力故障影響。

五、 應用場景

• ‌煤礦井下排水系統‌：主排水泵房、中央水泵房的管路切斷與控制。
• ‌礦井通風系統‌：風門及相關管路的流體控制。
• ‌化工廠易燃易爆區域‌：涉及IIA、IIB級爆炸性氣體混合物的工藝管道。
• ‌自動化泵站‌：需要遠程集中控制和數據采集的水處理站、供水管網。

六、 選型與配套建議

對于 ‌DN200 PN16‌ 規格，建議配套選用額定扭矩匹配的礦用隔爆型電動裝置（如 ZB60-24 或 ZB90-24 系列，具體需根據實際工況壓差和頻率確定）。訂貨時請明確：

• 所需電壓等級（380V 或 660V）。
• 控制方式（開關型 或 調節型 4-20mA）。
• 防爆等級要求（dI 或 dIIBT4）。
• 是否需配套 KXBC 控制箱及通訊協議要求。
