遠控智能NB-IOT物聯網電動閥門有鑒于現有技術的上述缺陷，本實用新型的目的就是提供一種基于NB-IoT通信技術的遠程控制閥，能夠將控制閥的工作狀態以及水流流速通過NB-IoT蜂窩網絡遠程傳輸給遠程服務器。  本實用新型的目的是通過這樣的技術方案實現的，一種基于NB-IoT通信技術的遠程控制閥，它包括有：GSM模塊、顯示模塊、電源模塊、微處理器、閥門控制器、閥門、報警模塊、信號檢測模塊、水流量傳感器、NB-IoT模塊、遠程服務器；  所述電源模塊與所述微處理器連接，用于提供電源；  所述閥門控制器與所述微處理器連接，用于接收微處理器的控制指令，并通過所述控制指令控制閥門的打開或者關閉；  所述水流量傳感器與所述微處理器連接，用于檢測閥門所在處的水流量數據，并將檢測到的數據傳輸給所述微處理器；  所述信號檢測模塊與所述微處理器連接，用于檢測水流量傳感器傳輸?shù)男盘柺欠裾＃?nbsp; 所述報警模塊與所述微處理器連接，用于發出報警信號；  所述GSM模塊與所述微處理器連接，用于與外部終端進行短信息通訊；  所述顯示模塊與所述微處理器連接，用于顯示水流流速、閥門的工作狀態；

1、系列模塊可實現“遠程自動/遠程手動/現場”三種工作狀態切換。

2、遠程開閥、關閥信號可接收DC24V、AC220V二種有效信號。

3、紅外遙控操作，與現場操作設置方法相同。

4、系列模塊均可以在開關型、調節型進行任意轉換。

5、電子剎車及無火花換相技術。

6、可控硅元件控制輸出，通過軟硬件二級互鎖確保輸出正常。

7、采用負載切斷時，無火花換相技術。


控制模塊接收到遠程控制室的控制信號，經光電隔離防抖處理后傳輸給主控CPU。CPU實時監測采集執行器狀態信號，控制電機傳動被控閥門，通過 電位器或值編碼器，不斷實時采集閥門位置信號，通過現代工業控制軟件算法，實現對閥門的 控制。同時將實時數據傳送給遠程控制室。電動執行器控制模塊原理 功能 長期 集成度高、發熱量小、裝卸方便、維護簡單。可通過紅外遙控器或操作面板按鍵對其進行非侵入式的快速設置。

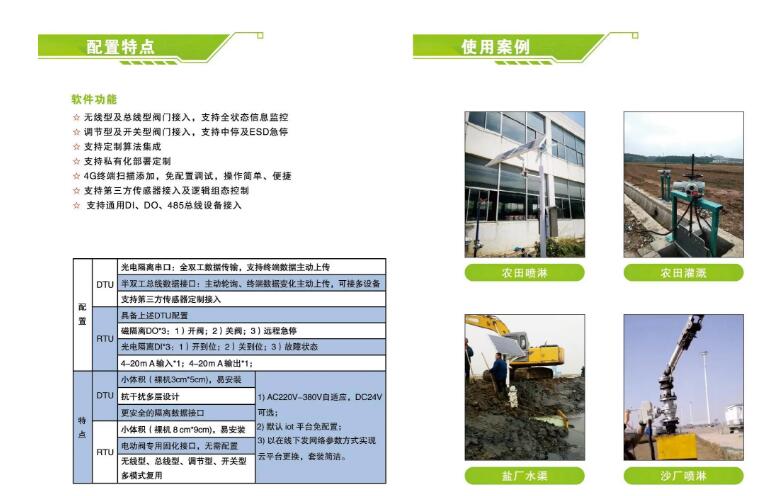

 用于野外或安裝線纜不方便的各種流體介質的控制場景

可通過4G、5G進行遠程控制和調試

可通過云平臺進行組態邏輯控制

具有切斷型和調節型

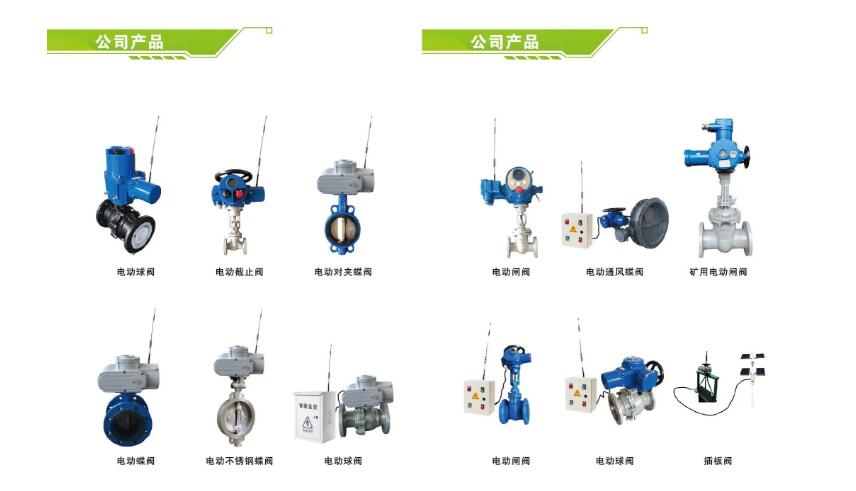

可生產口徑為DN15-DN2000的閥門

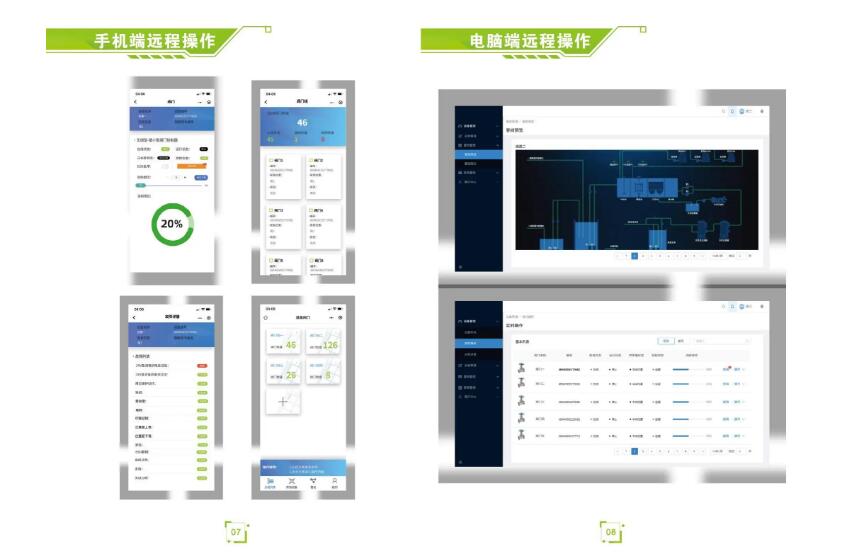

 該系列物聯網閥門通過E104物聯網閥門控制器將閥門連接到互聯網，實現閥門的互聯網對接、遠程控制等操作，從而實現閥門的開關狀態、工作狀態、設備是否在線、歷史數據查詢等信息反饋，并通過云企業中心、電子人APP遠程監控。

1、實時監測電動閥門工作狀態；

2、支持就地、遠程設備維護；

3、統計鏈路閥門數量；

4、遠程監控設備預留接口，可接入電磁流量計與壓力變送器，方便后期項目擴展。在該功能下，可擴展報警聯動控制功能。
