• ‌D‌：代表閥門類型為‌蝶閥‌。
• ‌3‌：代表驅動方式為‌蝸輪傳動‌（注：雖然用戶提問為“手動”，但在工業標準中，DN50及以上口徑通常標配蝸輪裝置以減小操作扭矩；若為小口徑如DN15-DN50，則可能為手柄直接手動。此處按通用大口徑工況解讀為蝸輪輔助手動）。

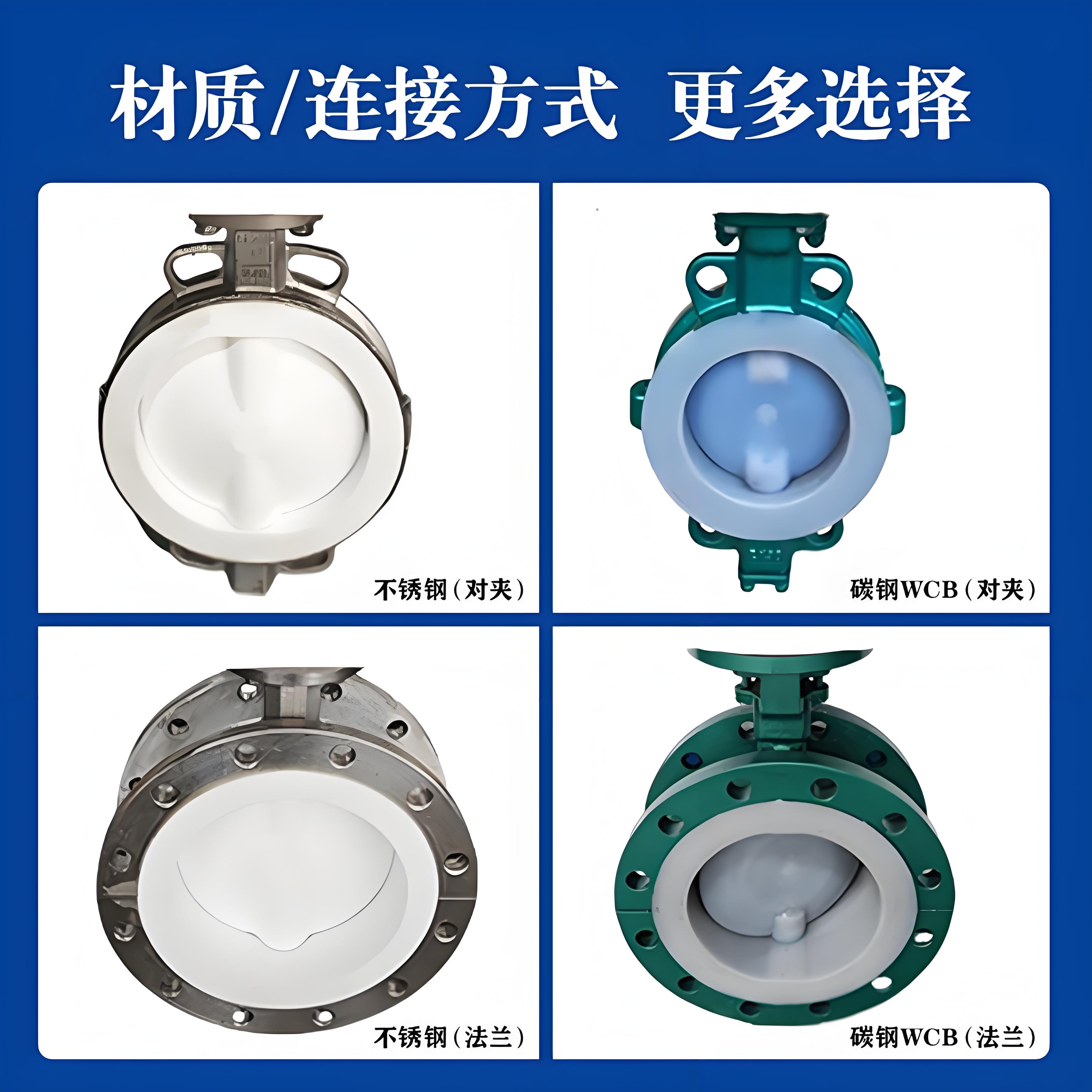

• ‌7‌：代表連接形式為‌對夾式‌（Wafer Type），安裝于兩法蘭之間，無需螺栓貫穿閥體，節省空間。
• ‌1‌：代表結構形式為‌中線型‌（垂直板式），蝶板中心與閥座中心同心，密封性能好。
• ‌F4‌：代表密封面/襯里材料為‌聚四氟乙烯‌（PTFE），耐溫約-50℃至150℃，耐腐蝕性極強。
• ‌16‌：代表公稱壓力為‌1.6 MPa‌（PN16/Class 150）。
• ‌C‌：代表閥體材質為‌碳鋼‌（WCB/鑄鋼）。

1. 主要零部件材料

2. 結構設計亮點

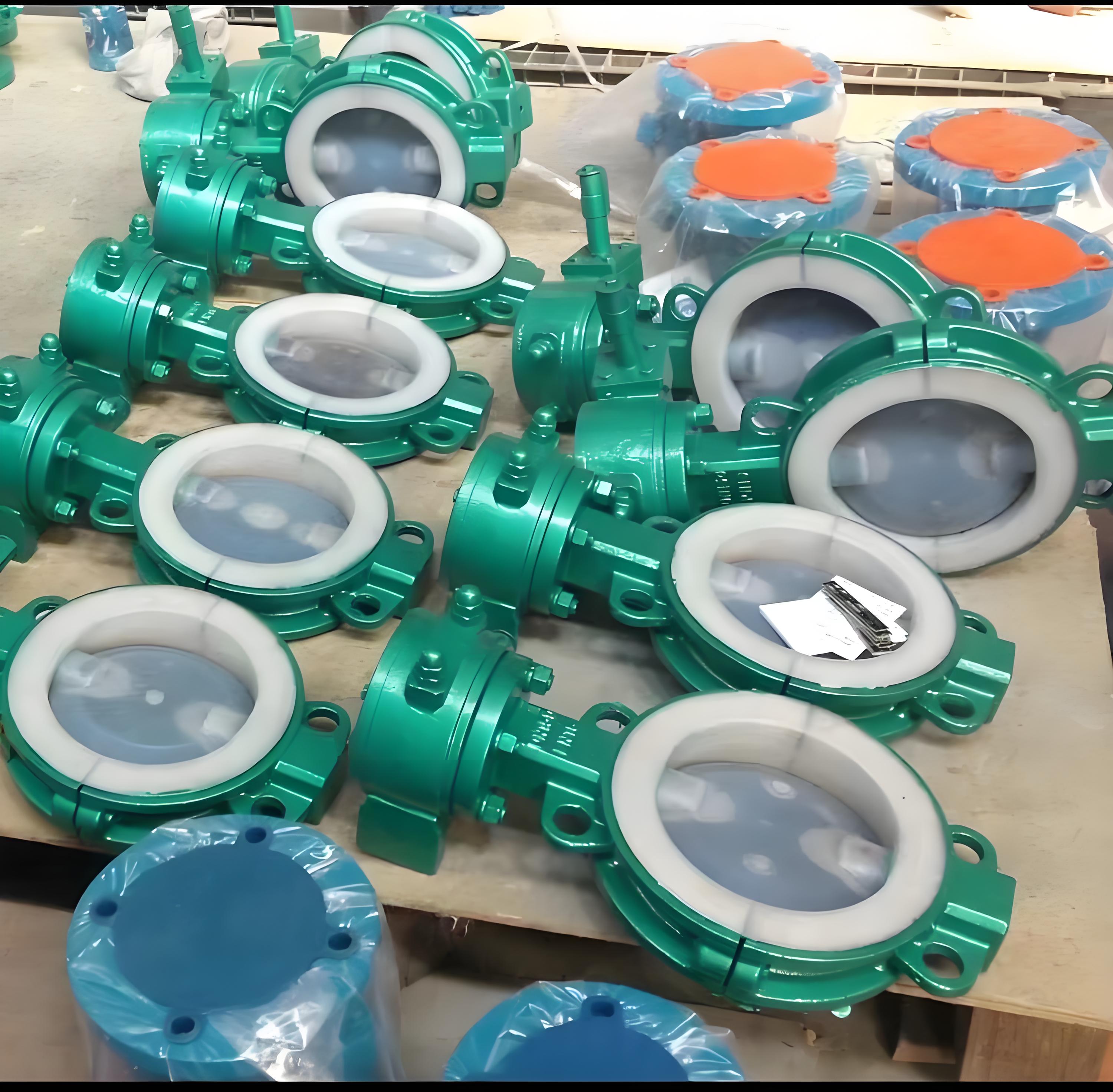

• ‌全襯氟工藝‌：閥體內腔、蝶板兩面及閥座均包覆 PTFE，確保介質僅與塑料接觸，徹底解決腐蝕問題。
• ‌四級密封結構‌：
  1. 軸頭端面采用 O 型圈與剛性墊圈組合。
  2. 軸徑向采用 O 型圈與金屬墊組合。
  3. 蝶板圓周與閥座合理過盈配合。
  4. 閥座鑲?cè)霂в袕椥詶l的閥體槽內，補償熱脹冷縮。
• ‌無銷釘連接‌：蝶板與閥桿采用無銷釘結構，消除了潛在的泄漏點，提高了安全性。
• ‌雙向密封‌：中線設計使得閥門在正反向壓力下均能保持良好的密封效果。

• ‌公稱通徑‌：DN40 - DN1000（常見規格 DN50-DN500）
• ‌公稱壓力‌：1.6 MPa (PN16)
• ‌適用溫度‌：-29℃ ~ +150℃（取決于 PTFE 耐溫極限，高溫需選用 PFA 或 FEP）
• ‌適用介質‌：
  • ‌強酸‌：硫酸、鹽酸、硝酸、氫氟酸、王水等。
  • ‌強堿‌：氫氧化鈉、氫氧化鉀等。
  • ‌其他‌：氯氣、有機溶劑、鹽類溶液等。
  • 注意：不適用于熔融堿金屬、高溫高壓蒸汽及含硬質顆粒的漿料。
• ‌流量特性‌：近似直線特性，具有良好的調節性能。
• ‌泄漏等級‌：符合 GB/T 13927 標準，達到零泄漏。

D371F4-16C 廣泛應用于以下行業的腐蝕性流體控制系統：

1. ‌化學工業‌：酸堿生產、儲存及輸送管道。
2. ‌冶金行業‌：酸洗生產線、廢水處理系統。
3. ‌制藥行業‌：高純度化學品輸送。
4. ‌環保工程‌：脫硫脫硝、污水排放處理。
5. ‌電力行業‌：煙氣脫硫系統。

1. 安裝注意事項

• ‌清潔管道‌：安裝前務必清除管道內的焊渣、鐵銹等雜物，防止損傷襯里或卡住蝶板。
• ‌對中安裝‌：將蝶閥置于兩法蘭之間，確保閥體中心線與管道中心線重合。
• ‌螺栓緊固‌：使用雙頭螺栓連接時，應‌對角均勻擰緊‌螺母，避免單邊受力導致閥體變形或襯里破裂。建議扭矩值參考法蘭標準。
• ‌方向確認‌：雖然中線蝶閥可雙向密封，但建議按照閥體箭頭指示方向安裝，以獲得最佳流阻和密封效果。
• ‌空間預留‌：對夾式閥門結構短小，適合狹窄空間，但仍需預留手柄或蝸輪箱的操作旋轉空間。

2. 維護保養

• ‌定期檢查‌：每 6-12 個月檢查一次密封圈老化情況及閥桿填料函是否泄漏。
• ‌潤滑保養‌：定期對蝸輪箱、閥桿軸承部位加注潤滑脂，確保操作輕便靈活。
• ‌避免超壓超溫‌：嚴禁超過額定壓力（1.6 MPa）和溫度（150℃）使用，否則會導致襯里鼓包、脫落或閥體損壞。
• ‌長期停用‌：若閥門長期不使用，建議處于半開狀態，并定期轉動幾圈，防止密封圈永久變形或粘連。

• ‌介質兼容性‌：確認介質是否在 PTFE 耐受范圍內。若含有固體顆粒，建議選用硬密封或耐磨襯里。
• ‌溫度考量‌：若工作溫度超過 150℃，請考慮升級為 ‌D371F46‌（FEP 襯里，耐溫約 180℃）或 ‌D371PFA‌（PFA 襯里，耐溫約 200℃+）。
• ‌驅動方式‌：小口徑（DN≤50）可選手柄手動；大口徑（DN≥65）強烈建議選用蝸輪傳動，以降低操作難度并延長使用壽命。

D371F4-16C 憑借其優異的耐腐蝕性和可靠的密封性能，成為化工管道系統中不可或缺的關鍵控制元件。正確選型與規范維護可顯著延長閥門壽命，保障生產安全。
