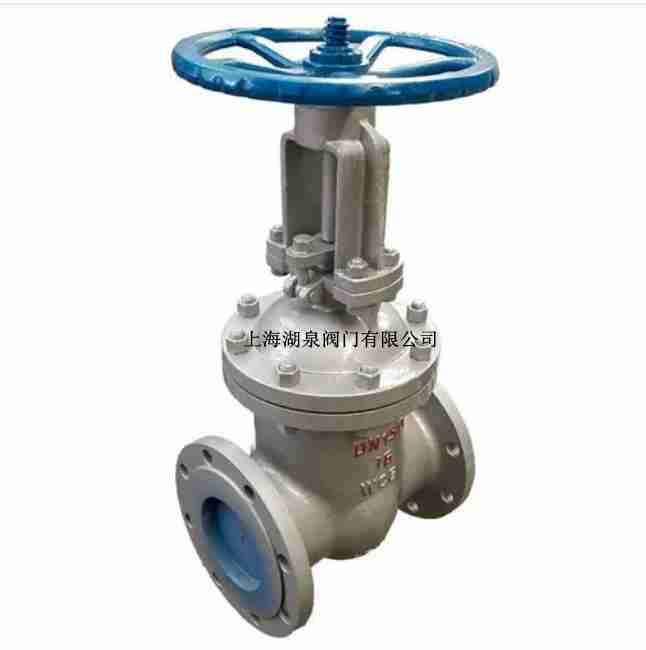

高溫閘閥（Z41H,Z61Y，Z60Y）型號大家了解嗎

[ 2021-07-29 ]

產品名稱：高溫閘閥
產品型號：Z41H,Z61Y，Z60Y
驅動方式：手輪,電動,氣動
連接形式：法蘭,焊接
結構形式：楔式
密封結構：硬密封
壓力范圍：1.6MPa-32MPa
公稱通徑：DN15-600
常用材質：WCB,鉻鉬鋼,不銹鋼,合金鋼等

高溫閘閥為啥能抗高溫呢？首先它的密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。中部無閥蓋壓力自緊式連結,閘板為要楔式彈性單閘板或楔式雙閘板結構,閘板/閥座雙面堆焊鉆基硬質合金,抗高溫蠕變設計,閥桿采用滲氮型沉淀硬化不銹鋼,有手動、齒輪（傘形齒輪和正齒輪）傳動、電動

我們大家了解一下高溫閘閥的零部件組成部分，就知道高溫閘閥的好處了呢

件名稱	材料牌號
閥體	A216WCB	A217WC1	A217WC6	A217WC9
閘板	A216WCB	A217WC1	A217WC6	A217WC9
閥座	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
閥桿	1Cr17Ni2	1Cr17Ni2	SUH600	SUH600
閥桿	1Cr17Ni2	1Cr17Ni2	20Cr1Mo1V1A	20Cr1MoVA
閥蓋	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
閥蓋	WCB	WC1	WC6	WC9
填料	增強柔性石墨
支架	WCB	WCB	WCB	WCB
支架	WCB	WC1	WC6	WC9
密封環	S軟鋼(增強柔性石墨)		S軟鋼	F軟鋼
空桿螺母	45(ZCuZn25A16Fe3Mn3)
適用溫度	≤425℃	≤450℃	≤540℃	≤570℃

大家看看高溫閘閥的適用介質和適用溫度

殼體材料	適用介質	適用溫度（℃）
碳素鋼（C型）	水、蒸汽、油品	≤425
鉻鎳鈦鋼（P型）	硝酸類	≤200
鉻鎳鉬鈦鋼（R型）	醋酸類	≤200
鉻鉬鋼（I型）	水、蒸汽、油品	≤550

我公司的高溫閘閥主要用于化工、冶金、建材等工業中對溫管道中流動的介質進行自動調節與控制。高溫閘生產廠家也可以與擺線針輪減速機配套使用。可以用于大口徑、大流量、低壓差的場合，高溫閘閥具有如下優點：動作靈敏穩定，流通能力大，執行機構力矩大，耐高溫能力強。

Z41產品型號	工稱壓力/PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Z41H-16C、25	16、25	1.6、2.5	≤ 425	水、蒸汽、油品
Z41Y-16C、25	16、25	1.6、2.5	≤ 425	水、蒸汽、油品
Z41W-16P、25P	16、25	1.6、2.5	≤ 150	弱腐蝕性介質
Z41Y-16P、25P
Z41W-16R、25R
Z41Y-16R、25R
Z41Y-16I、25I			≤ 550	油品、蒸汽
Z41Y-16V、25V			≤ 570	水、蒸汽、油品
Z41H-40~200	40~200	4.0~20.0	≤ 425	水、蒸汽、油品
Z41H-40I~200I	40~200	4.0~20.0	≤ 550	水、蒸汽、油品
Z41H-40P~200P	40~200	4.0~20.0	≤ 200	硝酸類
Z41H-40R~200R	40~200	4.0~20.0	≤ 200	硝酸類
