閘閥型號規格Z941X-25/DN200/2.5Mpa及產品介紹
[ 2024-09-30 ]

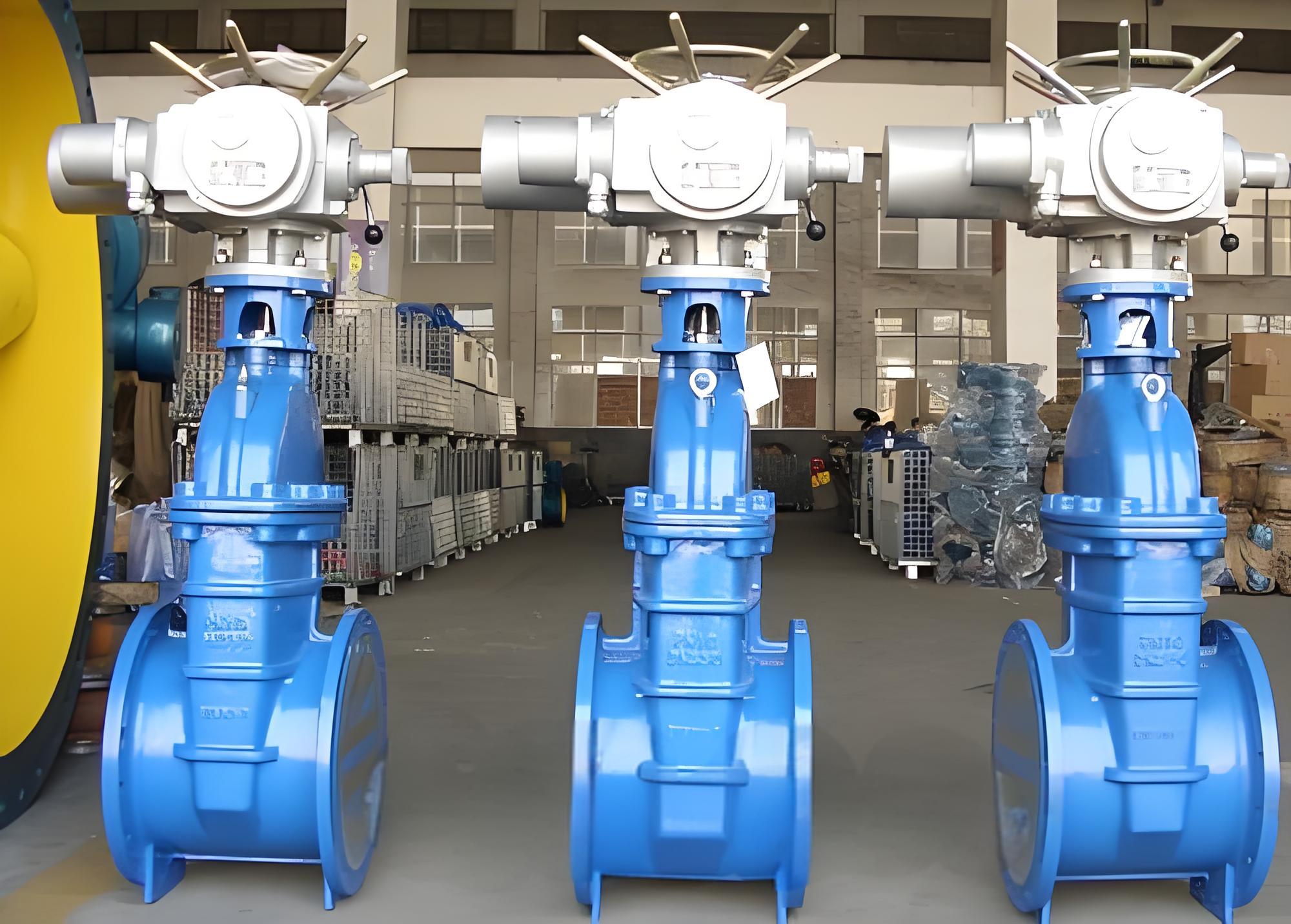

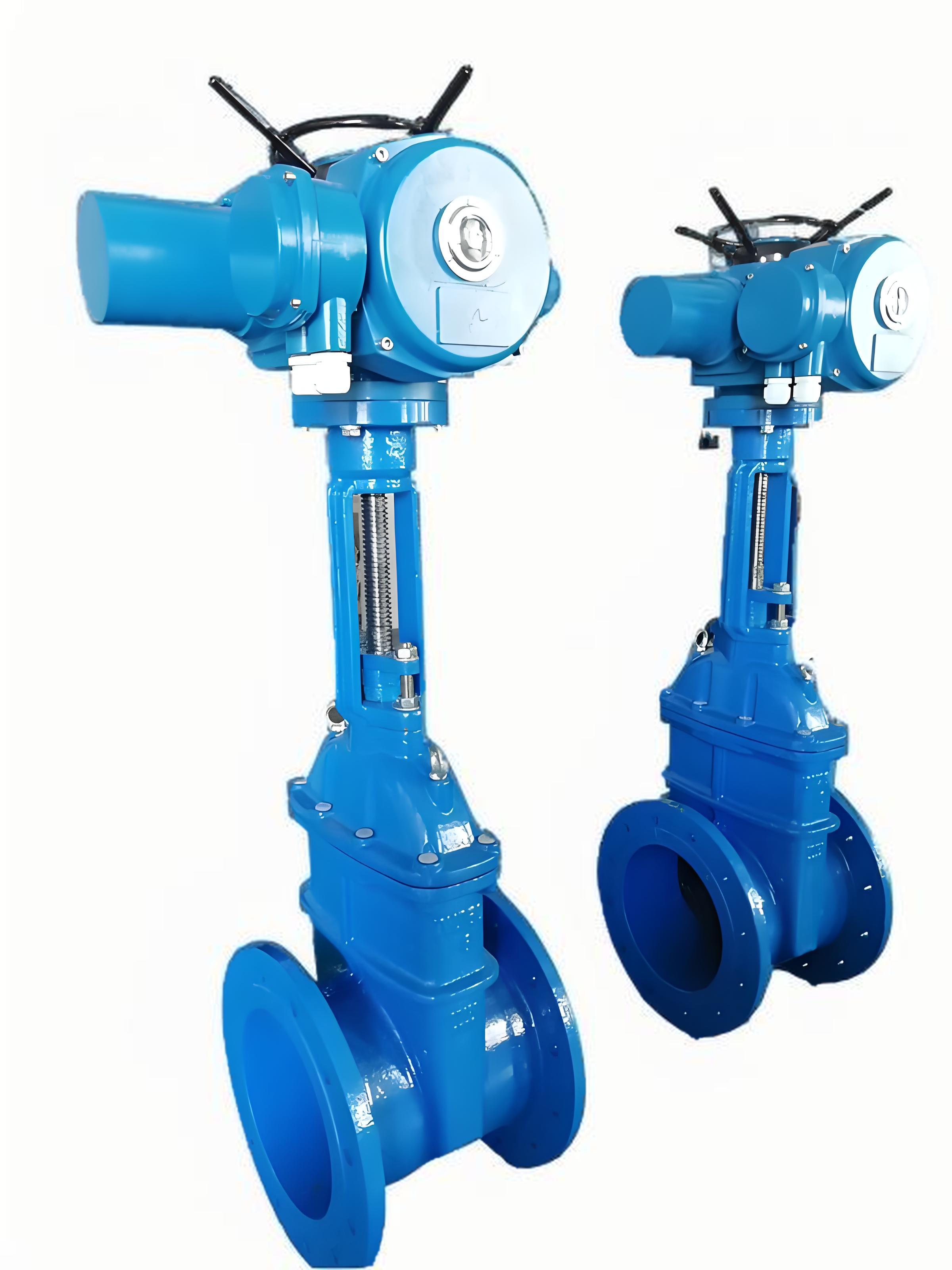

閘閥型號規格Z941X-25/DN200/2.5Mpa是一種電動楔式閘閥，具有穩定的質量和合理的價格。 該型號的閘閥適用于公稱壓力為2.5MPa，口徑為DN200的情況。其閥座密封面材料為合金鋼，閥體材料為碳素鋼，適用于水、蒸汽、油品等介質，工作溫度范圍在1.0~2.5MPa之間，工作溫度可達425℃。 Z941X系列閘閥的產品特點包括： 結構特點：Z941X系列閘閥采用電動、法蘭連接、明桿楔式剛性單閘板結構，閥座密封面材料為合金鋼，閥體材料為碳素鋼。 適用介質和溫度：適用于水、蒸汽、油品等介質，工作溫度范圍在1.0~2.5MPa之間，工作溫度可達425℃。 應用范圍：廣泛應用于石油、化工、冶金等行業的流體控制系統中，用于介質的切斷和流量控制。
Z941X系列閘閥的使用場景和優勢包括： 使用場景：Z941X系列閘閥適用于大口徑管道系統，常用于需要高壓力和高溫環境的工業場合。 優勢：該系列閘閥具有結構簡單、操作方便、密封可靠等優點，能夠滿足各種工業管道的切斷和流量控制需求。 通過以上介紹，可以看出Z941X-25/DN200/2.5Mpa閘閥是一種適用于高溫高壓環境的優質選擇，能夠滿足各種工業管道的切斷和流量控制需求。
Z941X系列閘閥的使用場景和優勢包括： 使用場景：Z941X系列閘閥適用于大口徑管道系統，常用于需要高壓力和高溫環境的工業場合。 優勢：該系列閘閥具有結構簡單、操作方便、密封可靠等優點，能夠滿足各種工業管道的切斷和流量控制需求。 通過以上介紹，可以看出Z941X-25/DN200/2.5Mpa閘閥是一種適用于高溫高壓環境的優質選擇，能夠滿足各種工業管道的切斷和流量控制需求。
閘閥型號規格Z941X-25/DN200/2.5Mpa及產品介紹

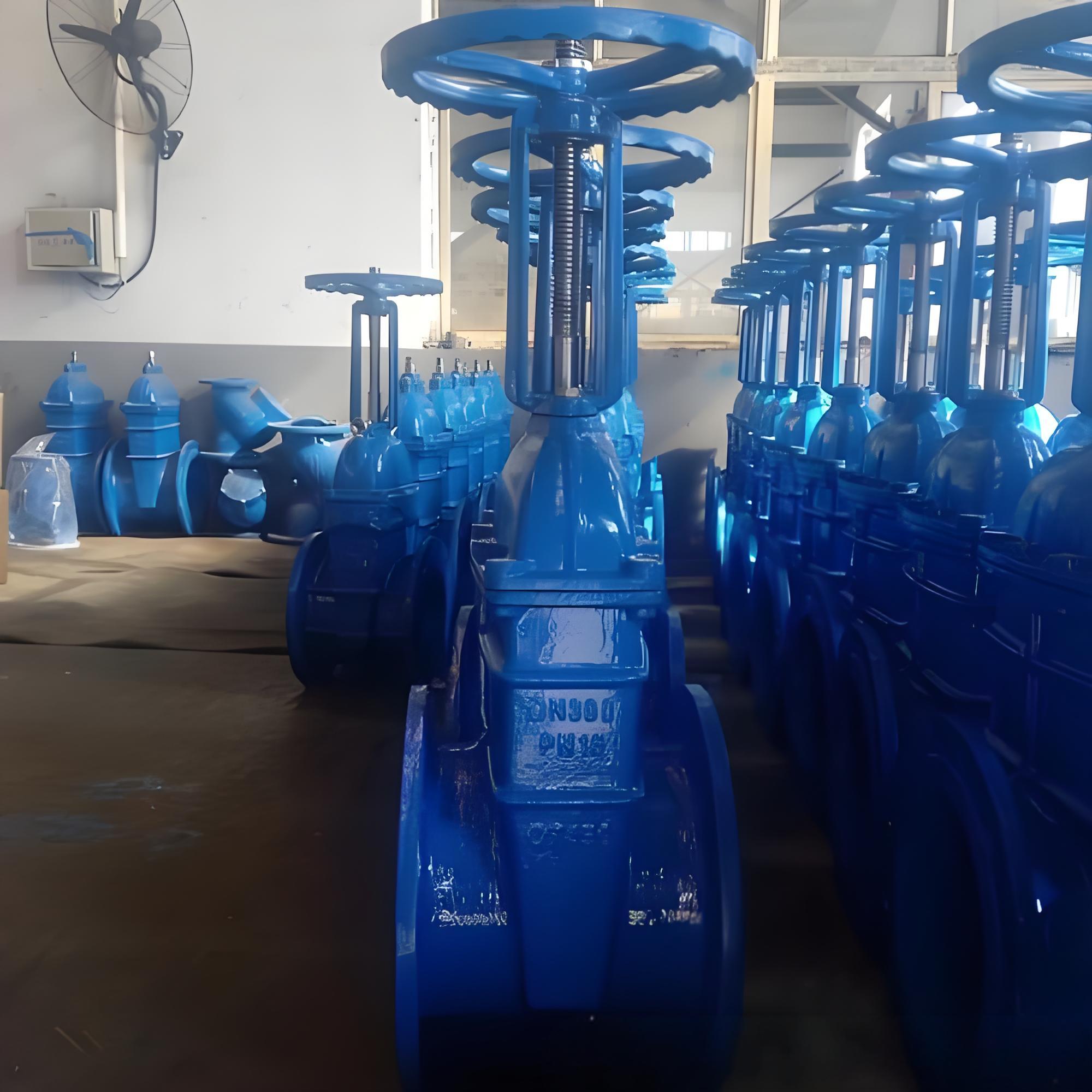

閘閥是一種常用的流體控制閥門，它具有簡單結構、可靠密封、操作方便等特點。閘閥型號規格Z941X-25/DN200/2.5Mpa是一款高品質的閘閥產品，下面將為您介紹其詳細信息。
該閘閥的型號規格為Z941X-25/DN200/2.5Mpa，其中Z代表閘閥，941X為該系列產品的型號代碼，25表示閥門開啟高度為25mm，DN200表示閥門的公稱通徑為200mm，2.5Mpa則代表額定壓力為2.5兆帕。這些規格參數使得該閘閥適用于各種工業管道系統，能夠有效控制流體的通斷和流量。
該閘閥采用優質材料制造，具有良好的耐腐蝕性能，能夠在惡劣的工作環境下長時間穩定運行。閘閥的閥體采用鑄造工藝，結構堅固，內部流道光滑，減小了流體的阻力。同時，該閘閥配備了可靠的密封結構，確保了閥門的密封性能，有效防止泄漏。
該閘閥的操作方便靈活，可以手動操作或配合執行機構使用。閥門的開關速度快，操作靈敏，可靠性高。此外，產品還具有自泄、自清洗等特點，保證了流體在閥門內的流通暢順，減少了堵塞的可能性。
總之，閘閥型號規格Z941X-25/DN200/2.5Mpa是一款具有優異性能和可靠品質的流體控制閥門。它適用于各種工業領域，能夠有效控制流體的流量和通斷。無論在耐腐蝕性能、密封性能還是操作方便性方面，該產品都表現出色。
閘閥型號規格壓力試驗
閘閥主要零件材料及性能
PN1.6MPa電裝型號規格主要尺寸
PN2.5MPa電裝型號規格主要尺寸
閘閥型號規格壓力試驗
| 公稱壓力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
|---|---|---|---|---|---|---|
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
| 水密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
| 上密封試驗 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 | 18.0 |
| 氣密封試驗 | 0.4-0.7 | |||||
閘閥主要零件材料及性能
| 體蓋板 | 閥 桿 | 密封面 | 墊 片 | 填 料 | 工作溫度℃ | 適用介質 |
|---|---|---|---|---|---|---|
| WCB | 2Cr13 |
13Cr STL 本體材料 尼龍 |
增強柔性石墨 1Cr13/柔性石墨 08軟鋼 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F（T） PTFE |
柔性石墨 增強柔性石墨 SFB/260 SFP/260 PTFE |
≤425 | 水、蒸汽、油品 |
| WC1 |
38CrMoA1 25Cr2MoV |
≤450 | ||||
| WC6 | ≤540 | |||||
| WC9 | ≤570 | |||||
| ZGCr5Mo | ≤540 | |||||
| ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ≤200 | 銷酸類 | |||
| ZG1Cr18Ni12Mo2Ti | 1C18Ni12Mo2Ti | ≤200 | 醋酸類 |
PN1.6MPa電裝型號規格主要尺寸
| 1.6MPa | DN | L | D | D1 | D2 | b | n-Φd | 電裝型號 | L1 | H | DO |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
凸面法蘭 RF Z941H Z941Y Z941W Z941F Z940H Z940Y Z940W Z940F 16C 16P 16R 16I |
40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | DZW10 | 590 | 595 | 365 |
| 50 | 250 | 160 | 125 | 100 | 16 | 4-Φ18 | DZW10 | 590 | 653 | 365 | |
| 65 | 265 | 180 | 145 | 120 | 18 | 4-Φ18 | DZW10 | 590 | 665 | 365 | |
| 80 | 280 | 195 | 160 | 135 | 20 | 8-Φ18 | DZW15 | 590 | 725 | 365 | |
| 100 | 300 | 215 | 180 | 155 | 20 | 8-Φ18 | DZW20 | 590 | 787 | 365 | |
| 125 | 325 | 245 | 210 | 185 | 22 | 8-Φ18 | DZW20 | 590 | 934 | 365 | |
| 150 | 350 | 280 | 240 | 210 | 24 | 8-Φ23 | DZW20 | 590 | 955 | 365 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 12-Φ23 | DZW30 | 590 | 1105 | 365 | |
| 250 | 450 | 405 | 335 | 320 | 30 | 12-Φ25 | DZW30 | 810 | 1343 | 470 | |
| 300 | 500 | 460 | 410 | 375 | 30 | 12-Φ25 | DZW45 | 810 | 1516 | 470 | |
| 350 | 550 | 520 | 470 | 435 | 34 | 16-Φ25 | DZW90 | 810 | 1678 | 470 | |
| 400 | 600 | 580 | 525 | 485 | 36 | 16-Φ30 | DZW120 | 830 | 1849 | 550 | |
| 450 | 650 | 640 | 585 | 545 | 40 | 20-Φ30 | DZW120 | 830 | 1937 | 550 | |
| 500 | 700 | 705 | 650 | 608 | 44 | 20-Φ34 | DZW180 | 830 | 2234 | 550 | |
| 600 | 800 | 840 | 770 | 718 | 48 | 20-Φ41 | DZW250 | 870 | 2432 | 320 | |
| 700 | 900 | 910 | 840 | 788 | 50 | 24-Φ41 | DZW250 | 870 | 2489 | 320 | |
| 800 | 1000 | 1020 | 950 | 898 | 52 | 24-Φ41 | DZW350 | 1170 | 2643 | 570 | |
| 900 | 1100 | 1120 | 1050 | 998 | 54 | 28-Φ41 | DZW500 | 1170 | 2935 | 570 | |
| 1000 | 1200 | 1255 | 1170 | 1100 | 56 | 28-Φ48 | DZW500 | 1170 | 3410 | 570 |
PN2.5MPa電裝型號規格主要尺寸
| 2.5MPa | DN | L | D | D1 | D2 | b | n-Φd | 電裝型號 | L1 | h | D0 |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
凸面法蘭 RF Z941H Z941Y Z941W Z941F Z940H Z940Y Z940W Z940F 25 25P 25R 25I |
40 | 200 | 145 | 110 | 85 | 18 | 4-Φ18 | DZW10 | 590 | 595 | 365 |
| 50 | 250 | 160 | 125 | 100 | 20 | 4-Φ18 | DZW10 | 590 | 653 | 365 | |
| 65 | 265 | 180 | 145 | 120 | 22 | 8-Φ18 | DZW10 | 590 | 665 | 365 | |
| 80 | 280 | 195 | 160 | 135 | 22 | 8-Φ18 | DZW15 | 590 | 725 | 365 | |
| 100 | 300 | 230 | 190 | 160 | 24 | 8-Φ23 | DZW20 | 590 | 787 | 365 | |
| 125 | 325 | 270 | 220 | 188 | 28 | 8-Φ25 | DZW20 | 590 | 902 | 365 | |
| 150 | 350 | 300 | 250 | 218 | 30 | 8-Φ25 | DZW20 | 590 | 955 | 365 | |
| 200 | 400 | 360 | 310 | 278 | 34 | 12-Φ25 | DZW30 | 810 | 1105 | 470 | |
| 250 | 450 | 425 | 370 | 332 | 36 | 12-Φ30 | DZW30 | 810 | 1343 | 470 | |
| 300 | 500 | 485 | 430 | 390 | 40 | 16-Φ30 | DZW60 | 810 | 1516 | 470 | |
| 350 | 550 | 550 | 490 | 448 | 44 | 16-Φ34 | DZW90 | 830 | 1678 | 550 | |
| 400 | 600 | 610 | 550 | 505 | 48 | 16-Φ34 | DZW120 | 830 | 1849 | 550 | |
| 450 | 650 | 660 | 600 | 555 | 50 | 20-Φ34 | DZW120 | 830 | 1937 | 550 | |
| 500 | 700 | 730 | 660 | 640 | 52 | 20-Φ41 | DZW180 | 870 | 2234 | 320 | |
| 600 | 800 | 840 | 770 | 718 | 56 | 20-Φ41 | DZW250 | 870 | 2432 | 320 | |
| 700 | 900 | 955 | 875 | 815 | 60 | 24-Φ48 | DZW500 | 870 | 2489 | 320 | |
| 800 | 1000 | 1070 | 990 | 930 | 64 | 24-Φ48 | DZW500 | 1170 | 2643 | 570 | |
| 900 | 1100 | 1180 | 1090 | 1025 | 66 | 28-Φ54 | DZW800 | 1170 | 2935 | 570 | |
| 1000 | 1200 | 1305 | 1210 | 1140 | 68 | 28-Φ58 | DZW800 | 1170 | 3410 | 570 |
