在工業粉體輸送、除塵系統及物料控制領域，LMD系列手動插板閥憑借其結構簡單、切斷迅速及無卡阻特性，成為建材、冶金、電力及化工等行業的關鍵設備。其中，400×400mm口徑作為中等通徑規格，廣泛應用于庫頂、庫底及進出口流量調節。本文將從型號定義、核心技術參數、詳細尺寸規范及安裝維護要求四個維度，對LMD-400×400手動插板閥進行專業技術解析。



LMD型號代表“螺旋閘門”或“手動插板閥”，其命名遵循行業通用標準。該閥門主要適用于控制粉料、晶粒料、顆粒料及小塊物料的流量或輸送量。對于400×400規格，其特別適用于以下工況：

• ‌介質特性‌：無粘度的固體、粉料以及直徑小于Φ10mm（部分設計可達50mm）的顆粒料。
• ‌行業應用‌：廣泛用于建材、礦山、糧食加工、玻璃制造及輕工行業的管道系統中。
• ‌功能定位‌：作為啟動頻繁、切斷迅速的理想設備，用于控制流量變化較大的場合，具備全通徑通道，流阻小，流通能力大。

LMD-400×400手動插板閥的技術參數決定了其在特定工況下的適用性與壽命。

1. 基本性能參數

• ‌公稱通徑‌：400mm × 400mm（方形接口）。
• ‌適用溫度‌：-10℃ ～ +200℃。在此溫度范圍內，密封材料能保持穩定的彈性與密封性能。
• ‌連接形式‌：法蘭連接或?qū)A式連接。法蘭標準通常遵循GB/T9113或JB/T79規范。
• ‌密封型式‌：分為硬密封與軟密封兩種結構。
  • ‌軟密封‌：采用活動式密封閥座，具有防磨損和自動補償功能，啟閉力穩定，壽命更長。
  • ‌硬密封‌：適用于高溫或磨損性較強的介質。
• ‌主體材料‌：常見材質包括Q235A（碳鋼）、WCB（鑄鋼）、304/316/304L/316L（不銹鋼）。不銹鋼材質可有效防止腐蝕破壞，延長使用壽命。

2. 結構與工作原理

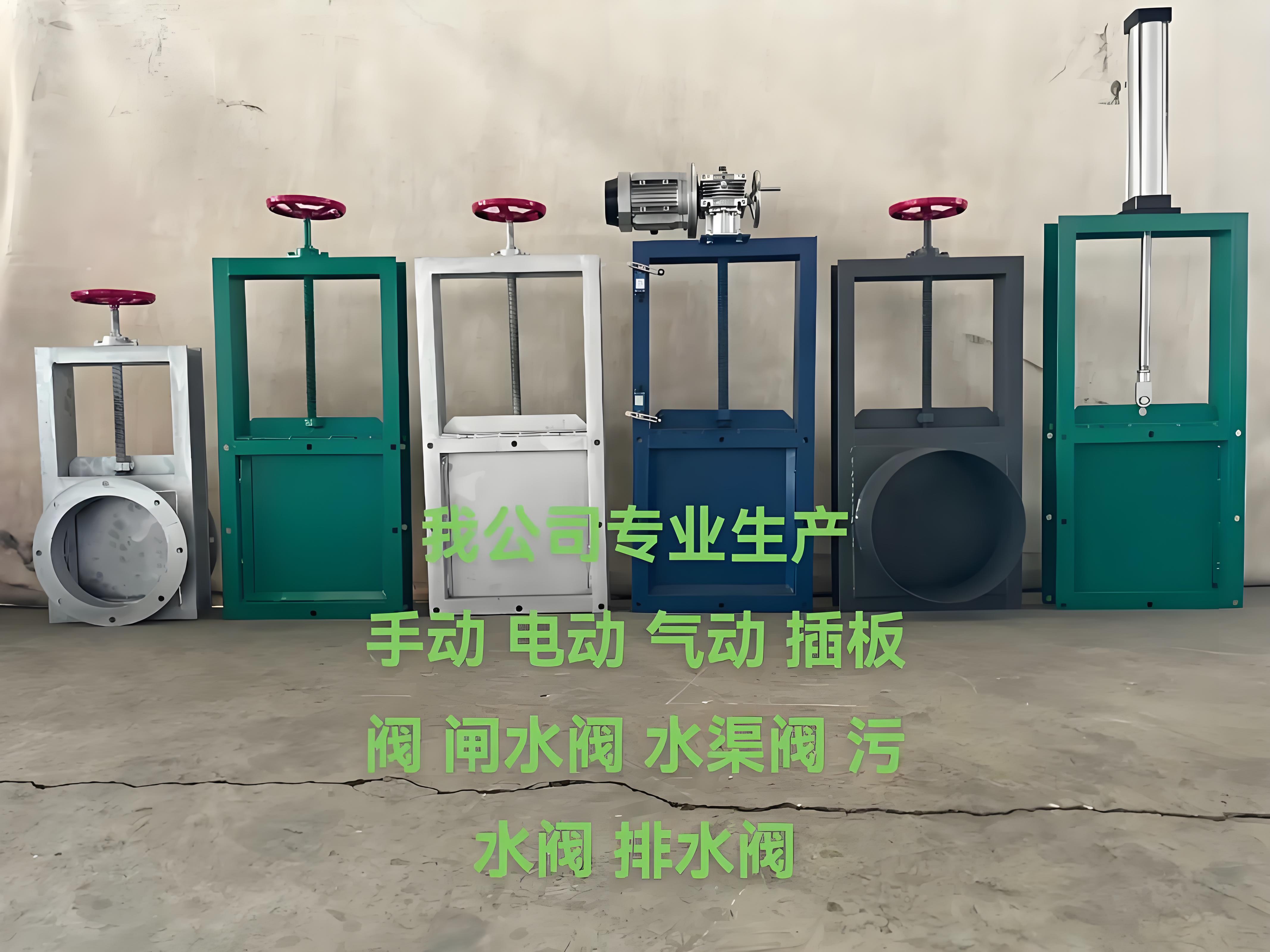

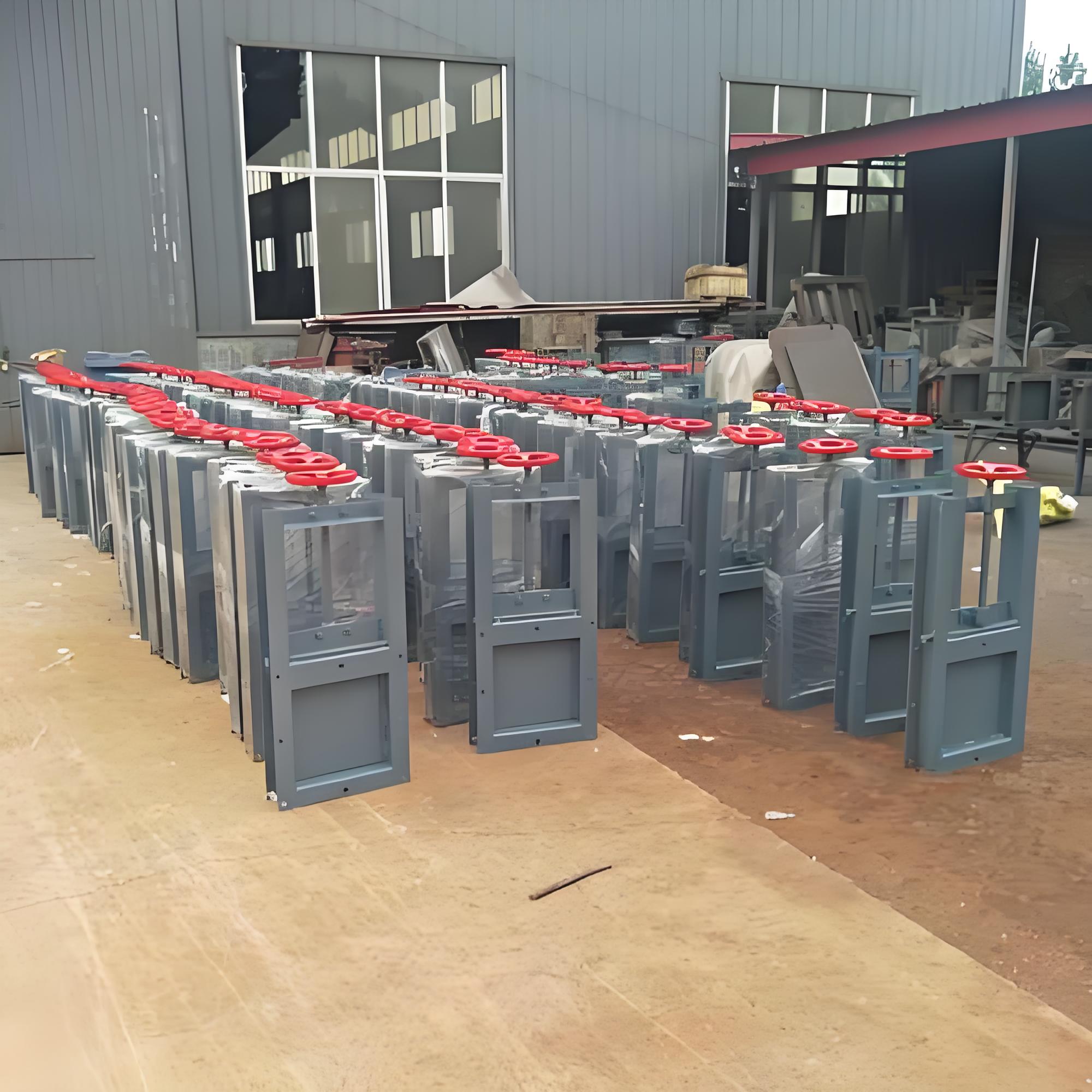

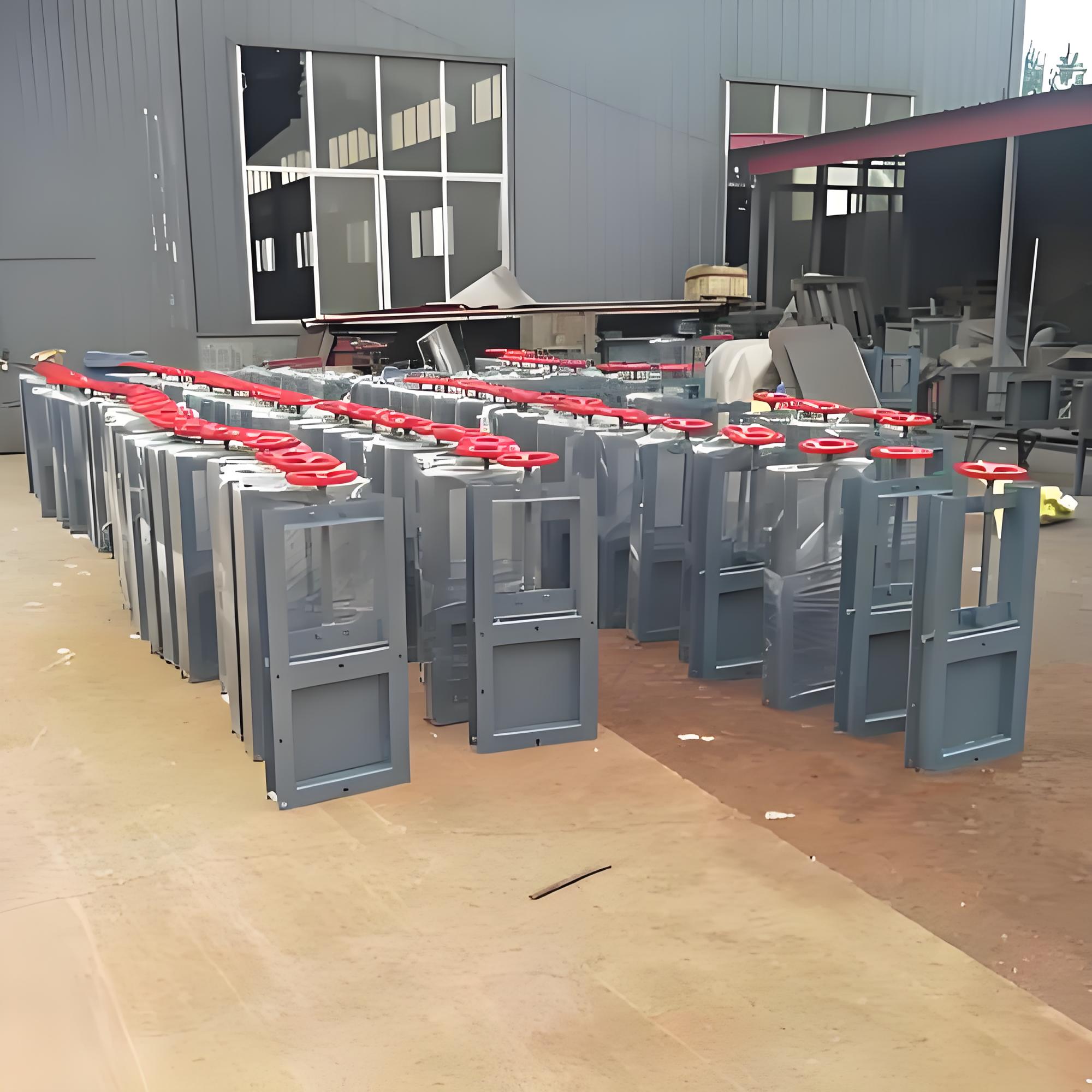

• ‌核心組件‌：由框架、閘板、絲桿、螺母、手輪（或鏈輪）及支架構成。
• ‌傳動機制‌：通過轉動手輪帶動絲桿旋轉，使絲桿螺母和閘板沿水平方向往復運動，從而實現閘門的開啟與關閉。
• ‌結構優勢‌：
  • ‌全通徑設計‌：閥體通徑無凹槽，介質不會卡阻堵塞。
  • ‌自清潔功能‌：可提升的閘板密封面在運動過程中可刮除密封面上的粘著物，自動清除雜物。
  • ‌雙重密封‌：具備上下游雙重密封結構，無需潤滑部位，可靠性高。
  • ‌加強設計‌：閥體設有加強筋，支架采用三角形結構，既節省原材料又保證力學強度。

尺寸規范是選型、采購及現場安裝的核心依據。根據行業標準數據，LMD單向手動插板閥（400×400mm）的具體外形及連接尺寸如下表所示：

參數符號	含義說明	400×400mm規格數值 (mm)	備注
‌A × A‌	公稱通徑（內徑）	400 × 400	管道接口內尺寸
‌B × B‌	法蘭外寬/外徑	456 × 456	法蘭盤最大寬度
‌C × C‌	螺栓孔中心距	496 × 496	對角螺栓孔中心距離
‌H‌	總高度	1140	含手輪及絲桿的總高
‌L‌	結構長度	100	閥門本體厚度（法蘭面間距）
‌D?‌	手輪直徑	445	操作手輪的直徑
‌n-d‌	螺栓規格與數量	12 - Φ14	12個M14螺栓孔
‌Weight‌	參考重量	114 kg	單向閥體近似重量

注：若安裝位置絲桿中心離地面高度大于1.7米，建議將手輪改為鏈輪操作，鏈條節數計算公式為 M = 0.105X - 113（X為絲桿中心離地面高度）。

為確保LMD-400×400插板閥長期穩定運行，必須嚴格遵守以下安裝與維護規程：

1. 安裝前準備

• ‌核對參數‌：仔細檢查閥門型號、通徑、壓力等級及材質是否符合設計要求。
• ‌清理管道‌：確保管道內部無焊渣、雜物，避免損傷密封面或卡住閘板。

2. 安裝要點

• ‌同軸度校正‌：兩管道中心線與閥門通徑中心應保持嚴格同軸，法蘭面需平整，嚴禁有較大偏斜，以保證夾緊力和密封效果。
• ‌墊片使用‌：在兩法蘭連接中間必須加裝密封墊片，并均勻鎖緊螺栓。
• ‌焊接禁忌‌：‌嚴禁‌在安裝閥門后對法蘭進行現場施焊，高溫會直接損壞閥門密封圈及內部結構。應先預留適當安裝距離，待管道焊接冷卻后再安裝閥門。
• ‌安裝角度‌：本閥可水平安裝或垂直安裝，不受角度限制，但建議根據物料流向優化安裝位置以減少磨損。

3. 操作與維護

• ‌常規操作‌：定期轉動手輪，檢查絲桿潤滑情況，確保啟閉靈活。
• ‌故障排查‌：若出現啟閉困難，應檢查是否有異物卡阻或密封面磨損，切勿強行操作以免損壞絲桿或手輪。
• ‌定期檢查‌：檢查法蘭連接處是否有泄漏，密封件是否老化，必要時進行更換。

LMD-400×400手動插板閥以其標準化的尺寸規范（如B=456mm, C=496mm, H=1140mm）和可靠的密封性能，成為工業粉體處理系統中的關鍵組件。正確理解其技術參數并嚴格執行安裝規范，不僅能延長設備使用壽命，更能保障生產系統的安全高效運行。在選型時，應根據介質特性（溫度、腐蝕性、顆粒度）合理選擇主體材料及密封形式，以實現經濟與技術效益。
