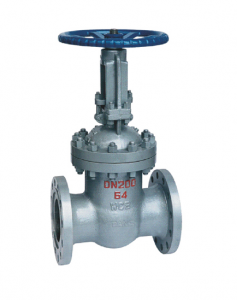

產品名稱：Z41H法蘭楔式閘閥[ 2013-10-15 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

產品說明：

閘閥根據分類方法不同可分為：平行式閘閥、楔式閘閥、升降式閘閥、旋轉桿式閘閥、快速啟閉閘閥、縮口閘閥、平板閘閥等。

特點：

1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小

2、密封面采用不銹鋼和硬質合金，使用壽命長

3、采用柔性石墨填料、密封可靠，操作輕便靈活

4、驅動方式為手動、氣動、電動、齒輪傳動

5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式　

執行標準：

設計規范：GB/T 12234

結構長度：GB/T 12221

連接法蘭：JB/T 79

試驗與檢驗：JB/T 9092

壓力-溫度：GB/T 9131

產品標識：GB/T 12220

安裝要點：

安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。安裝在保溫管道上的各類手動閥門，手柄均不得向下。閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。

產品性能參數:

Z41H法蘭楔式閘閥主要性能參數
型號	公稱壓力 (MPa)	實驗壓力			工作溫度(℃)	適用介質
型號	公稱壓力 (MPa)	強度水（MPa）	密封（水）空氣（MPa）	低壓密封空氣（MPa）	工作溫度(℃)	適用介質
ZAH-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤200	硝酸類
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸類
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸類
Z41W-60P(R)	6.4	9.6	7.0	0.6	≤200	醋酸類

產品零件材料:

Z41H法蘭楔式閘閥主要零件材料
閥體/閥蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	WCB
零件名稱	ZGICr18Ni9Tit系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12M02Ti系列	ZG00Cr17Ni14M02系列	WCB系列
閘板	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	1Cr13
閥桿	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
墊片	304L＋PTFE	304L＋PTFE	316＋PTFE	316L＋PTFE	石墨
壓蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02系列	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

產品訂貨須知：

一、①法蘭楔式閘閥產品名稱與型號②法蘭楔式閘閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定上海湖泉的法蘭楔式閘閥型號，請按法蘭楔式閘閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。

感謝您訪問我們的網站【http://m.yzwdzuopin.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

產品外形及結構尺寸：

Z41H法蘭楔式閘閥產品主要外形及結構尺寸：1.6MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

Z41H法蘭楔式閘閥產品主要外形及結構尺寸：2.5MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

Z41H法蘭楔式閘閥產品主要外形及結構尺寸：4.0MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
H	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
W	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600

Z41H法蘭楔式閘閥產品主要外形及結構尺寸：6.4MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
H	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
W	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800

Z41H法蘭楔式閘閥產品主要外形及結構尺寸：10.0MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250
L	170	190	210	230	240	250	280	310	350	400	450	550	650
H	175	180	210	230	350	359	373	435	500	614	674	818	970
W	120	120	160	180	240	280	320	360	400	450	560	640	720

Z41H法蘭楔式閘閥產品主要外形及結構尺寸：16.0MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200
L	170	190	210	230	240	300	340	390	450	525	600	750
H	175	180	210	230	350	359	373	435	500	614	674	818
W	120	120	140	160	200	240	280	320	360	400	400	450
